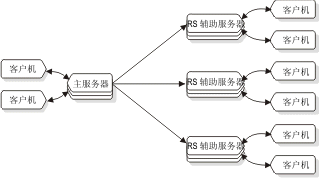

下图说明了由多个 RS 辅助服务器组成的配置的示例。当主服务器距离 RS 辅助服务器很远或主服务器和 RS 辅助服务器之间的网络速度较慢或不稳定时，该配置可能有用。因为 RS 辅助服务器使用全双工通信协议，而且不需要同步检查点处理，因此主服务器的性能通常不受影响。
图: 具有三台 RS 辅助服务器的主服务器
下一幅图显示了配置 RS 辅助服务器以及 HDR 辅助服务器的示例。 在该示例中，如果主服务器和 HDR 辅助服务器均丢失，那么 HDR 辅助服务器提供高可用性，而 RS 辅助服务器提供额外的灾难恢复功能。 RS 辅助服务器在地理位置上可距离主服务器和 HDR 辅助服务器很远，因此区域性的破坏（如地震或洪水）不会对 RS 辅助服务器造成影响。
图: 具有 HDR 辅助服务器和 RS 辅助服务器的主服务器
如果主数据库服务器发生故障，那么可将现有 HDR 辅助服务器转换为主服务器，如下图中所示：
图: 从主服务器故障转移到 HDR 辅助服务器

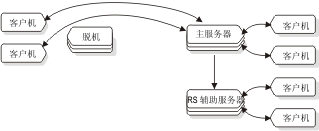

如果原始主服务器将处于脱机状态的时间过长，那么可将 RS 辅助服务器转换为 HDR 辅助服务器。当原始主服务器恢复为联机状态时，再将其配置为 RS 辅助服务器，如下图所示：
图: 充当 HDR 辅助服务器角色的 RS 辅助服务器
