如何读 E-R 图

您首先从左到右读图，然后从右到左读图。对于下图中的 name-address 关系，读这些关系的方式如下：name 可以与零个或刚好一个 address 相关联；address 可以与零个、一个或许多 name 相关联。

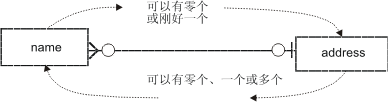

图: 读实体关系图

从左到右读图，有一个包含词语“name”的矩形。矩形右侧有三条线会合为一条关系线（这是一个表示“许多”的符号）。在该符号右侧，有一个圆将关系线间断开（这是一个表示“可选”的符号）。然后关系线继续向右延伸直到为另一个圆所中断。在第二个圆的右侧，关系线与另一个矩形相连接。在圆和矩形之间有一条短线与关系线垂直相交（这是一个表示“刚好有一个”的符号）。右侧的矩形中包含词语“address”。本图的顶部有一个灰色箭头从 name 实体指向 address 实体（从左到右）。该箭头有一个标签：“可以没有，也可以刚好有一个”。本图的底部有一个灰色箭头从 address 实体指向 name 实体（从右到左）。该箭头有一个标签：“可以没有，也可以有一个或许多”。该图的重点在于：从关系线的实体 A 一端向实体 B 一端移动时，由实体 B 附近的符号来确定有多少实体 B 可以与实体 A 关联。因此，必须从两个方向来读图才能理解整个关系。
